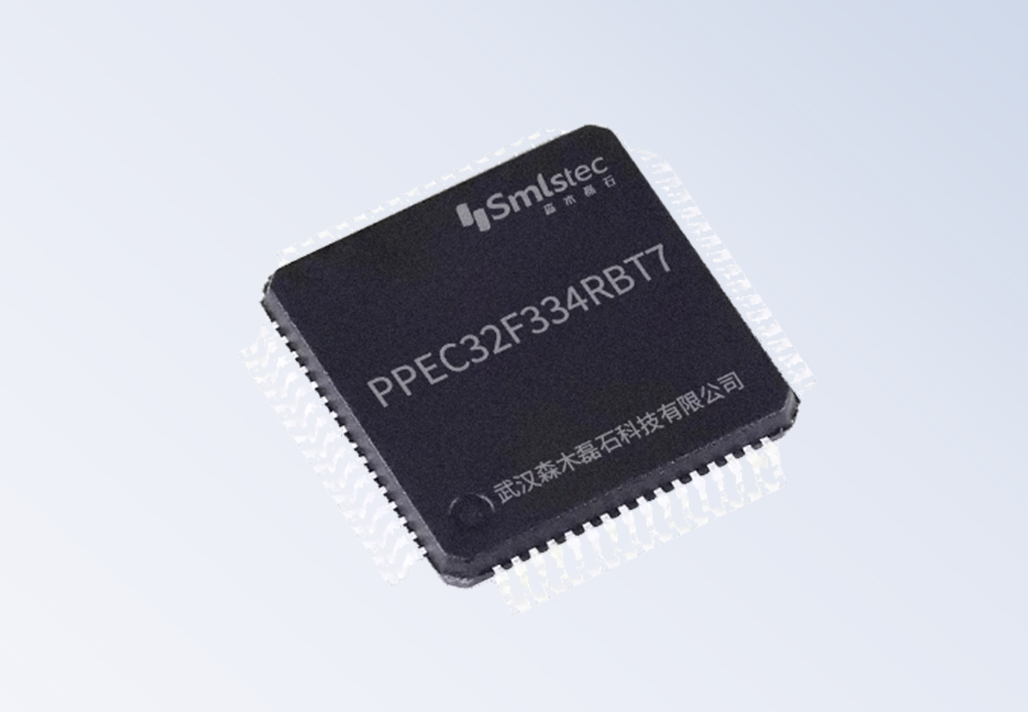

PPEC32F334RBT7（多拓扑通用）

▌产品概述

PPEC32F334RBT7 是森木磊石最新推出的图形化编程数字电源专用 ARM Cortex-M4 MCU，以全面图形化零代码编程为电源开发赋能，有效解决了传统电源开发中代码复杂、调试周期长、技术门槛高等痛点。

芯片基于120MHz 主频 Cortex-M4 内核，集成高精度 PWM、多协议通信接口等丰富资源。在硬件设计上，采用 LQFP64 封装，兼容主流 ARM 芯片引脚布局；软件上，配套 PPEC Workbench 免代码开发平台，支持可视化芯片配置与图形化逻辑编程，内置丰富的功能模块组件及各种拓扑工程模板，用户既可快速调用预设方案，亦可自定义功能参数。

▌产品特点

■ 高兼容性设计

引脚兼容主流 ARM 的标准引脚定义，无需修改 PCB 即可替换现有设计。

采用引脚复用架构，可自由定义引脚功能，实现硬件资源的最大化利用。

■ 丰富的外设资源

GPIO：支持上拉/下拉/悬浮输入，推挽/开漏输出及外部触发捕获。

PWM：支持 6*2 路高精度 PWM，支持推挽、互补、同步移相输出。

ADC：12 位精度，采样率可达 2.5MSPS，支持采样校正及采样滤波。

通讯：支持 UART（波特率高达 4Mbps）、SPI（主从模式）、I2C（标准/快速/高速模式）。

■ 完善的固件模块

集成图形化编程基础固件，包含：

▷ 变量与常量固件：变量读取、变量赋值及常量赋值。

▷ 算数/逻辑/位运算固件：加、减、乘、除、与、或、非、及位移运算等。

▷ 分支固件：if-else、switch-case 及顺序执行。

▷ 循环固件：for 循环及 while 循环。

提供电源开发相关固件，包含：

▷ 状态机固件：系统状态判断、状态设置及当前状态判断。

▷ PID 固件：增量式 PID 控制及位置式 PID 控制。

▷ Modbus 固件：读 Modbus 寄存器及写 Modbus 寄存器。

提供外设控制固件，包含：

▷ 定时器固件：计时器、中断定时器及延迟。

▷ GPIO：IO 输入/输出、IO 单脉冲输出、IO 高速捕获及 IO 翻转等。

▷ PWM：PWM启动、PWM 停止及 PWM 设置。

提供电源故障保护配置：可实现欠压检测、过压检测及过流检测等。

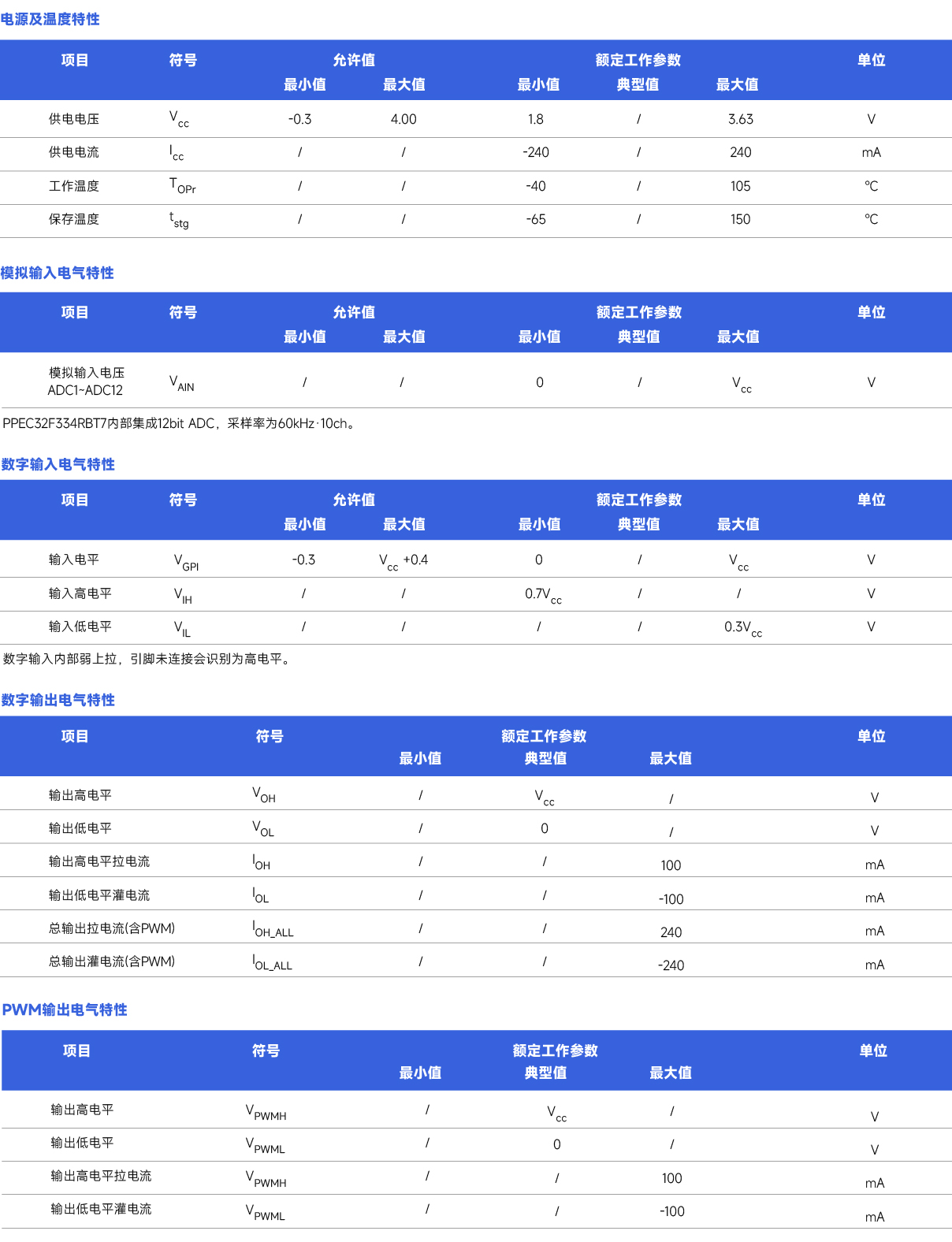

▌硬件特性

参考电路详见 PPEC32F334RBT7 具体软件文档，文末提供部分下载链接，或直接在【技术支持】获取。

▌资料下载

PPEC32F334RBT7 数据手册.pdf  →

PPEC Workbench 应用手册.pdf  →

温馨提示：如果您在浏览 PDF 文件时遇到乱码，请尝试更换浏览器（如 Chrome 、搜狗、360浏览器等）或下载文件后使用本地 PDF 阅读器打开，以获得最佳阅读体验。
